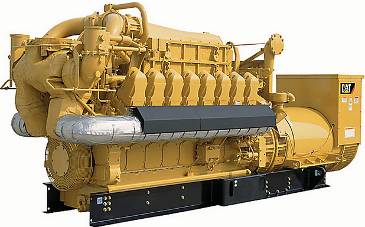

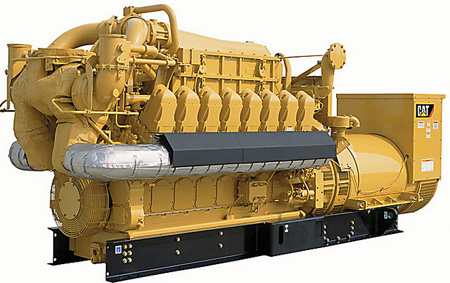

卡特彼勒G3516C燃氣發電機組

無論是以天然氣為燃料的熱電聯供（CHP）系統和用于工廠的應急電源，還是可以為本地電網供電的可再生沼氣能源，抑或利用煤礦瓦斯產生的電力，Caterpillar 都具有多種可靠的燃氣發電解決方案。

規格

概述

卡特彼勒燃氣發電機組技術規格

最大連續額定值	1605 ekW
燃油類型	天然氣
最高電力效率	40.1%
最大備用額定值	1500 kW
頻率	50/60 Hz
rpm	1500/1800 rpm

發動機技術規格

發動機型號	G3516C
缸徑	170.0 mm
沖程	190.0 mm
排量	69.0 L
進氣方式	TA

發電機組尺寸

長度	5518.0 mm
寬度	1830.0 mm
高度	2340.0 mm
發電機組干重	13748.0 kg

優勢與特性

排放

符合全球的大多數排放要求，在不進行后處理時的氮氧化物排放量僅為 0.5 g/bhp-hr。

各種附件

·  由工廠設計和測試的多種螺栓固定式系統擴展附件

·  靈活的包裝選擇，可通過簡單、經濟劃算的方式進行安裝

久經考驗的系統

全球范圍內的產品支持

Cat 代理商可提供廣泛的售后支持，包括維護和維修協議。 Cat 代理商在 200 個國家和地區擁有超過 1800 家代理分店。Cat^® S•O•S^SM 計劃能夠以經濟劃算的方式檢測發動機內部部件的狀況，還能夠檢測是否存在有害的流體和燃燒副產品。

CAT® G3516C 和 G3516H 燃氣發動機

穩健的高速柴油機缸體設計延長了使用壽命并降低了擁有成本和運營成本。 可使用低壓氣體燃料實現最高的性能。 簡單的開式燃燒室燃燒系統提高了可靠性和燃料靈活性。 點火系統和空氣/燃料比控制裝置中采用的尖端技術減少了排放，提高了發動機效率。 一個電子控制模塊可處理所有發動機功能：點火、調速、空氣/燃料比控制和發動機保護

CAT SR4B 發電機

匹配 Caterpillar 燃氣發動機的性能和輸出特性。 行業領先的機械和電氣設計。 高效率

CAT EMCP II+ 控制系統

簡單的用戶友好型界面和導航 數字監控、計量和保護設置。 功能全面的功率計量和繼電保護。 已通過 UL508A 認證。 遙控和監視能力選件

準/選裝設備

G3516C 標準設備

卡特彼勒進氣口

雙濾芯單級空氣濾清器，帶外殼和保養指示器

卡特彼勒控制面板

EMCP II+

冷卻

由發動機驅動的水泵，適用于水套水和后冷器

水套水和 SCAC 自動調溫器

用于 JW 入口和出口的 ANSI/DN 客戶法蘭接頭

SCAC 回路上的 Cat 法蘭

卡特彼勒排氣裝置

帶絕緣和屏蔽裝置的干式排氣歧管

中段冷卻式渦輪增壓器，帶 Cat 法蘭出口

連接到集成式溫度感應模塊（ITSM）的個別排放口和渦輪增壓器出口，帶具備警報和關機功能的 GECM

冷卻

由發動機驅動的水泵，適用于水套水和后冷器

水套水和 SCAC 自動調溫器

用于 JW 入口和出口的 ANSI/DN 客戶法蘭接頭

SCAC 回路上的 Cat 法蘭

卡特彼勒燃油系統

電子燃油計量閥

節流閥板、24V DC 執行器，由 GECM 控制

卡特彼勒燃油系統支持熱值為 31.5 到 47.2 MJ/NM3、對發動機燃油控制閥的壓力為 4.5 到 34.5KPa 的干氣管道天然氣

發電機

SR4B

Caterpillar 的數字電壓調節器（CDVR），帶 3 相感應和 KVAR/PF 控制裝置

無功電壓降

母線連接

繞組溫度探測器

防凝空間加熱器

卡特彼勒起動/充電

24V 起動馬達

帶電纜和機架的蓄電池（散裝發運）

蓄電池斷路開關

60A 24V 充電交流發電機（只在 60Hz 1800 rpm 時是標準配置）

常規

噴漆 - Caterpillar 黃色（不包括具有黑色光澤的導軌和散熱器）

曲軸減振器和護罩

操作和維護手冊

零件手冊

G3516C 選裝設備

卡特彼勒進氣口

帶預濾器的重負荷空氣濾清器

安裝支架

卡特彼勒控制面板

本地警報模塊

遠程報警器

遠程通信模塊（PL1000T、PL1000E）

冷卻

冷卻液液位排放管，帶閥門、風扇和護罩

入口/出口接頭

卡特彼勒排氣裝置

法蘭

排氣管擴張器

卡特彼勒燃油系統

燃油濾清器

燃氣壓力調節器

發電機

中壓和高壓發電機和附件

低電壓擴展盒

電纜接入盒

常規

曲軸箱防爆安全閥

發動機盤車組
