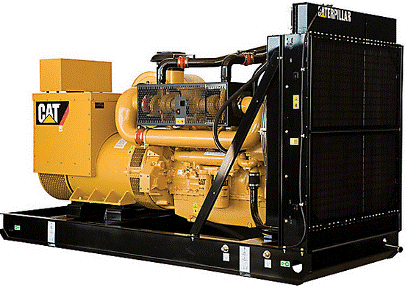

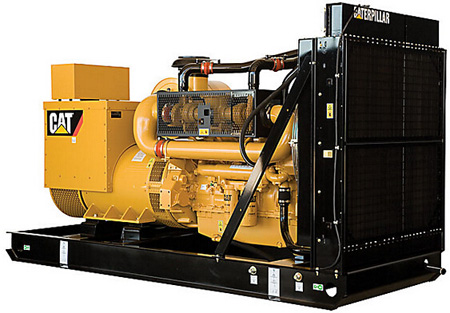

卡特彼勒陸地C18 ACERT TIER 2發電機組

規格

概述

生產石油和天然氣是一項復雜的任務，需要配備專門為油田設計的設備。 Cat C 系列油田柴油發電機組采用了堅固的設計，能夠經受油田中的惡劣條件的考驗。 數十年的發動機制造經驗以及最新的電子裝置能夠?qū)崿F(xiàn)最高的性能、安全的操作、低排放以及簡化的操作員界面。全球的 Cat 代理商網絡是 Cat 發電機組的堅強后盾，可以隨時為您的業務提供技術支持、維修、零件和保修。C18 ACERT 油田柴油發電機組。 在 50 和 60 Hz（1500 和 1800 rpm）時的額定值為 440-545 ekW（550-680 kVA），符合 EPA Tier 2 等效排放標準、歐 II 等效排放標準。

發動機技術規格

最大額定值	545 ekW（680 kVA）
最小額定值	440 ekW（550 kVA）
排放/燃油策略	EPA Tier 2、歐 II 標準
進氣方式	渦輪增壓式、空對空后冷式
歧管類型	干式
缸徑	145.0 mm
沖程	183.0 mm
排量	18.1 L
發動機控制和保護	ADEM A4
發電機組控制	EMCP 3.1
發電機	SR4B
卡特彼勒陸地發電機組燃油系統	MEUI
頻率（轉速）	50/60 Hz（1500/1800 rpm）

液體容量

燃油

柴油

尺寸

長度	3632.0 mm
寬度	1524.0 mm
高度	2115.0 mm
重量	5033.0 kg

規格

優勢與特性

產品設計

堅固的結構可以經受惡劣的油田條件的考驗
出廠時完整無缺并能夠投入使用
C 系列發動機經過全球成千上萬次的現場驗證
重負荷油田底座專門為執行油田中的裝載/卸載作業而設計
超大型發電機最適合營地發電應用場合
易于清潔的重負荷卡特彼勒陸地發電機組冷卻系統最適合在高溫環境下作業，而且功率不會出現損耗

EMCP 3.1 控制面板

EMCP 3.1 提供完善的發電機組控制，包括發動機/發電機監控、計量和保護
分離式低壓（AC/DC）接入盒允許從單個點檢修附件接頭
簡化了操作員界面

通過全球 CAT 代理商網絡提供的產品支持

- 2200 多家代理商經銷店- 經過 Cat 工廠培訓的代理商技術人員將為您的 Cat 石油產品提供全面的服務- 全球范圍內的零件供應能力、服務和保修- 預防性維護協議可用于故障出現前的維修- S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：• 發動機內部部件的狀況• 是否存在有害的流體• 是否存在燃燒副產品• 特定于現場的換油周期

80 多年的發動機制造經驗

Caterpillar 擁有這些制造流程，能夠生產出高質量的可靠產品。

規格

優勢與特性

標準/選裝設備

C18 ACERT TIER 2 標準設備

卡特彼勒陸地發電機組進氣系統

雙濾芯空氣濾清器

保養指示器

卡特彼勒陸地發電機組冷卻系統

安裝在組件上的散熱器（50°C）

在底座邊緣帶有閥門的冷卻液排放管

冷卻液液位傳感器

風扇和傳動帶護罩

冷卻液液位目測表

Cat 長效冷卻液

卡特彼勒陸地發電機組柴油排氣系統

干式排氣歧管

渦輪增壓器出口彎管

卡特彼勒陸地發電機組燃油系統

帶集成式油水分離器的燃油粗濾清器

燃油細濾清器

燃油注油泵

燃油軟管

油壓表

發電機

SR4B 無刷單軸承自勵磁

H 級絕緣

隨機串繞

IP23 防護

Cat DVR 三相感應，帶有可選的電壓/頻率

3 個感應 CT 和一個電壓降 CT

動力中心

發電機附件

右側加長的電纜接入盒

控制裝置

ADEM A4 ECU

EMCP 3 控制面板

卡特彼勒陸地發電機組潤滑系統

高效機油濾清器

機油排放閥

煙霧處理系統

齒輪式潤滑油泵

安裝系統

鋼底架（滑動）

起動/卡特彼勒陸地發電機組充電系統

24 V 起動馬達

45 A 充電交流發電機

蓄電池架

蓄電池?cái)嗦烽_(kāi)關

常規

噴漆 — Caterpillar Yellow（不包括導軌和散熱器）（黑色光澤）

卡特彼勒陸地發電機組飛輪和飛輪外殼 — SAE 編號 1

C18 ACERT TIER 2 選裝設備

卡特彼勒陸地發電機組進氣系統

帶預濾器的重負荷空氣濾清器

卡特彼勒陸地發電機組柴油排氣系統

消音器

焊接法蘭

發電機

永久勵磁

超大型優質電動機

可以與永久勵磁發電機配合使用的防凝空間加熱器

起動/卡特彼勒陸地發電機組充電系統

帶切斷閥的水套水加熱器

超大型蓄電池

控制裝置

負載共享模塊
