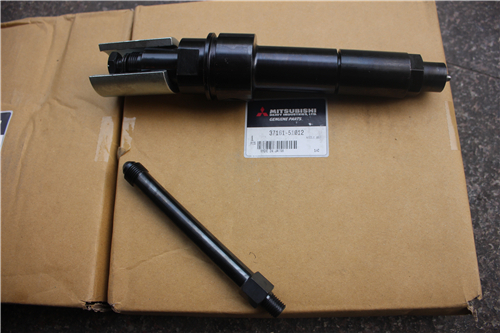

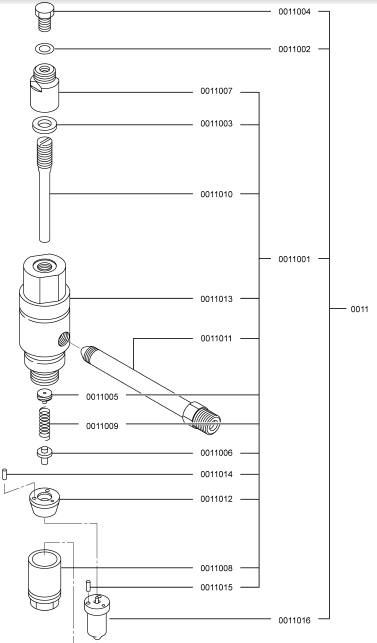

三菱S6R-PTA柴油發動機噴油管和噴油器

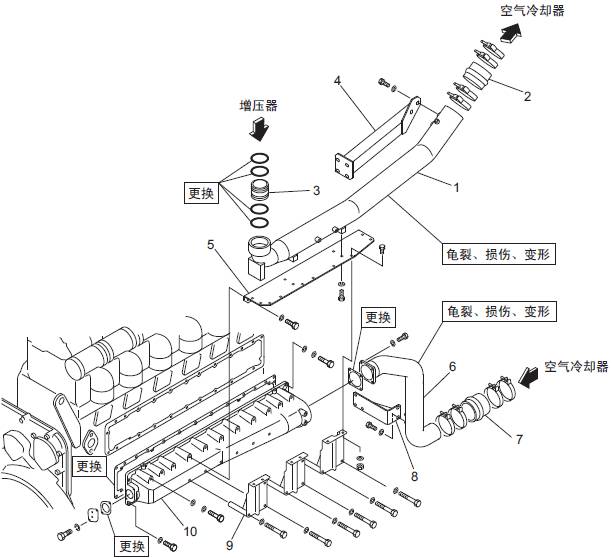

三菱S6R發動機進氣系統的拆卸，檢測

拆卸順序

1 空氣三菱S6R發動機導管

2 橡膠軟管

3 管接頭

4 空氣三菱S6R發動機導管支架

5 空氣三菱S6R發動機導管支架

6 空氣三菱S6R發動機導管

7 橡膠軟管

8 空氣三菱S6R發動機導管支架

9 空氣三菱S6R發動機導管支架

10 三菱S6R發動機空氣冷卻器殼體

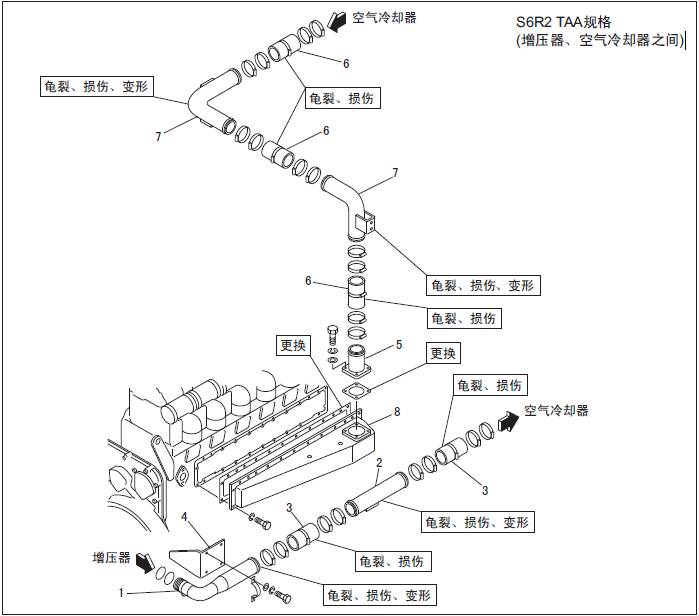

三菱S6R發動機進氣系統的拆卸，檢測

拆卸順序

1 空氣三菱S6R發動機導管

2 空氣三菱S6R發動機導管

3 橡膠軟管

4 空氣三菱S6R發動機導管支架

5 空氣三菱S6R發動機導管

6 橡膠軟管

7 空氣三菱S6R發動機導管

8 內冷卻器蓋

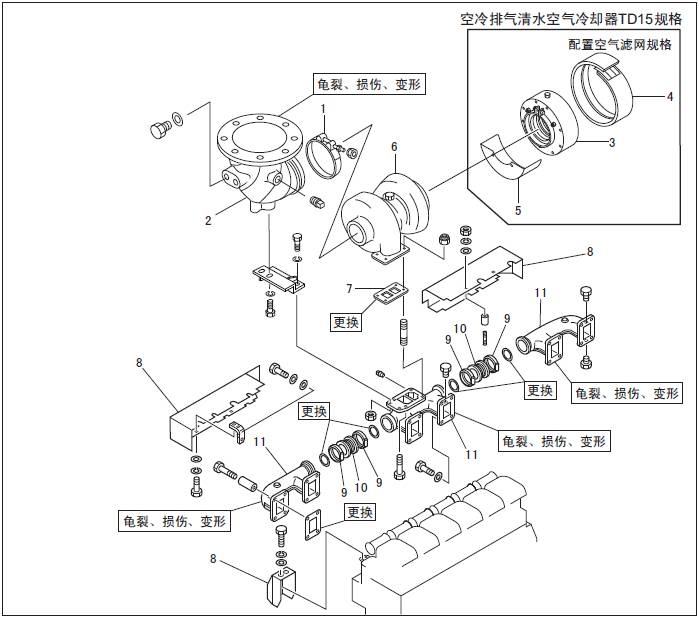

1.2 三菱S6R發動機排氣系統的拆卸，檢測

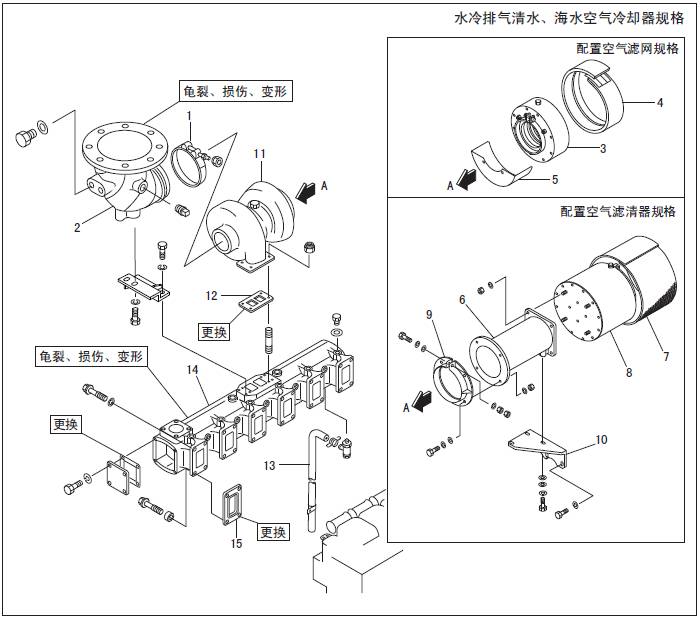

三菱S6R發動機排氣系統的拆卸，檢測

拆卸順序

1 Ｖ形管夾

2 排氣管

3 三菱S6R發動機消音器

4 空氣濾網

5 三菱S6R發動機消音器蓋

6 三菱S6R發動機消音器三菱S6R發動機導管

7 三菱S6R發動機消音器蓋

8 三菱S6R發動機消音器

9 固定夾

10 三菱S6R發動機導管支架

11 增壓器 ( 約50 kg)

12 墊片

13 排水管

14 排氣歧管( 約75 kg)

15 墊片
