三菱R16柴油發動機安裝前部裝置

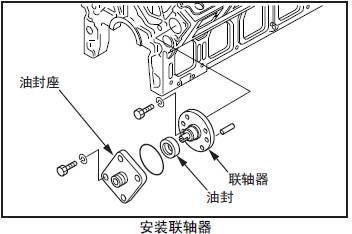

3.1 安裝聯軸器( 轉速表配置規格)

(1) 對準三菱R16柴油發動機凸輪軸前端的定位銷后安裝聯軸器，旋緊螺栓。

(2) 三菱柴油機油封和Ｏ形圈裝入三菱柴油機油封座，旋緊螺栓。

注:(a) 三菱柴油機油封唇口和Ｏ形圈上涂抹油脂。(b) 在安裝聯軸器、三菱柴油機油封、三菱柴油機油封座之前，安裝三菱R16柴油發動機凸輪軸。

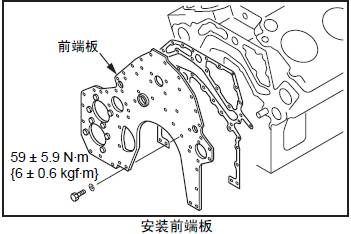

3.2 安裝前端板

(1) 在三菱R16柴油發動機三菱R16柴油發動機缸體的三菱R16柴油發動機前側齒輪箱墊片安裝面上涂抹密封劑(ThreeBond 1211)，貼上墊片。

(2) 在墊片上同樣涂抹密封劑(ThreeBond 1211)，安裝前端板。

(3) 按照規定的扭矩緊固螺栓。

(4) 確認前端板的下部和三菱R16柴油發動機三菱R16柴油發動機缸體體的底部是否平齊。小心地剪除露出外面的墊片邊緣。

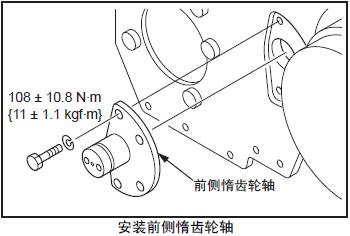

3.3 安裝三菱R16柴油發動機前側三菱R16柴油發動機惰齒輪軸

(1) 在三菱R16柴油發動機三菱R16柴油發動機缸體上安裝三菱R16柴油發動機前側三菱R16柴油發動機惰齒輪軸。

(2) 按照規定的扭矩緊固螺栓。

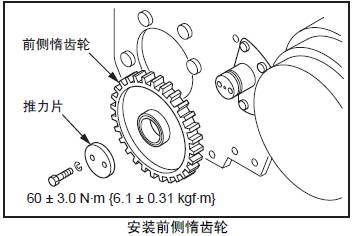

3.4 安裝三菱R16柴油發動機前側三菱R16柴油發動機惰齒輪

(1) 在三菱R16柴油發動機惰齒輪軸上涂抹潤滑油。

(2) 安裝三菱R16柴油發動機前側三菱R16柴油發動機惰齒輪。

(3) 安裝三菱R16柴油發動機推力片，按照規定的扭矩緊固螺栓。

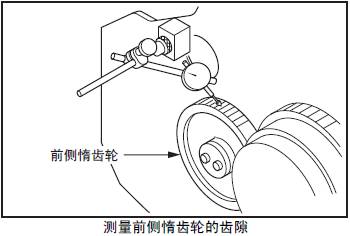

3.5 測量三菱R16柴油發動機前側三菱R16柴油發動機惰齒輪的齒隙

測量三菱R16柴油發動機前側三菱R16柴油發動機惰齒輪的齒隙，將千分表的表頭放置在齒輪節圓的圓周線上，與齒面垂直接觸，測量齒隙量，或在各齒輪的嚙合部分插入厚薄規進行測量。超過極限值時更換新的齒輪。

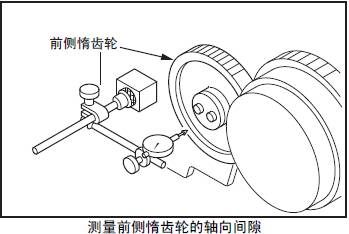

3.6 測量三菱R16柴油發動機前側三菱R16柴油發動機惰齒輪的軸向間隙

測量三菱R16柴油發動機前側三菱R16柴油發動機惰齒輪的軸向間隙。超過極限值時，更換新的三菱R16柴油發動機推力片或三菱R16柴油發動機惰齒輪。

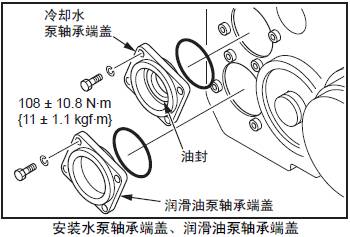

3.7 安裝三菱S16柴油機水泵軸承端蓋、三菱R16柴油發動機 機油泵軸承端蓋

(1) 將三菱柴油機油封安裝三菱S16柴油機水泵軸承端蓋內。

(2) 將三菱S16柴油機水泵軸承端蓋、三菱R16柴油發動機 機油泵軸承端蓋安裝在前端板上。

(3) 按照規定的扭矩緊固螺栓。

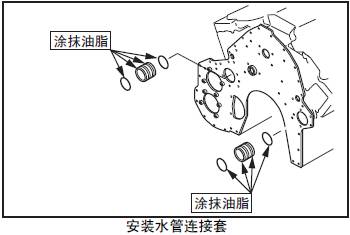

3.8 安裝水管連接套

(1) Ｏ形圈和Ｏ形圈槽內涂抹油脂。

(2) 安裝三菱R16柴油發動機三菱R16柴油發動機缸體和齒輪箱的水管連接套，注意不要損傷Ｏ形圈。

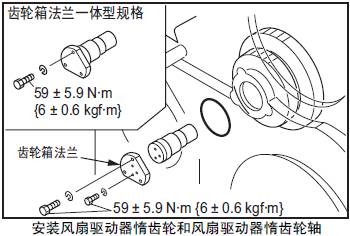

3.9 安裝三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪和三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪軸( 三菱R16柴油發動機風扇配置規格)

(1) 三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪的銷齒輪朝向身側，插入三菱R16柴油發動機風扇驅動器安裝孔內，用手支承住三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪，使其和三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪軸的中心一致。

(2) 將三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪軸插入三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪內。

(3) 按照規定的扭矩緊固齒輪箱法蘭的安裝螺栓。

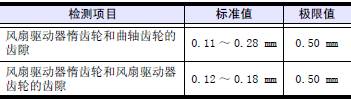

3.10 測量三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪的齒隙( 三菱R16柴油發動機風扇配置規格)

測量三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪的齒隙，將千分表的表頭放置在齒輪節圓的圓周線上，與齒面垂直接觸，測量齒隙量，或在各齒輪的嚙合部分插入厚薄規進行測量。超過極限值時更換新的齒輪。

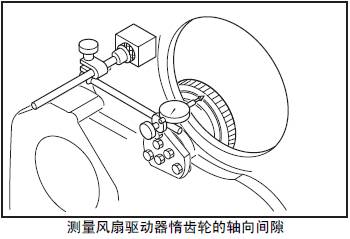

3.11 測量三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪的軸向間隙( 三菱R16柴油發動機風扇配置規格)

測量三菱R16柴油發動機風扇驅動器三菱R16柴油發動機惰齒輪的軸向間隙。超過極限值時，確定故障部件后更換。

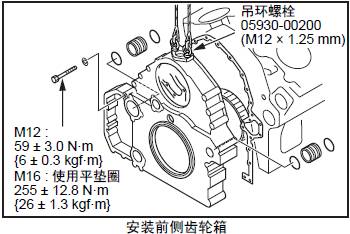

3.12 安裝三菱R16柴油發動機前側齒輪箱

(1) 在三菱R16柴油發動機三菱R16柴油發動機缸體的三菱R16柴油發動機前側齒輪箱墊片安裝面上涂抹密封劑(ThreeBond 1211)，貼上墊片。在墊片上涂抹密封劑(ThreeBond 1211)，安裝三菱R16柴油發動機前側齒輪箱。

(2) 按照規定的扭矩緊固螺栓。

(3) 確認三菱R16柴油發動機前側齒輪箱下面和三菱R16柴油發動機三菱R16柴油發動機缸體底面是否平齊。小心地剪除露出外面的墊片邊緣。

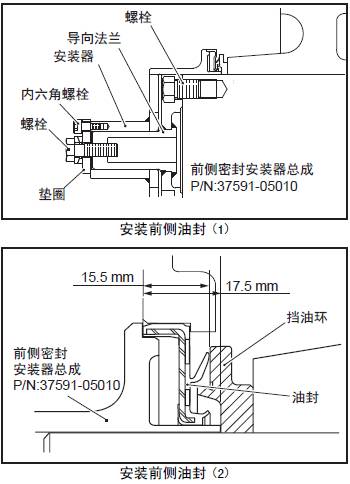

3.13 安裝前側三菱柴油機油封

使用前側三菱柴油機油封安裝工具安裝前側三菱柴油機油封。

(1) 在三菱柴油機油封的唇口涂抹清潔潤滑油。

注: 安裝三菱柴油機油封時，要注意三菱柴油機油封裝入的方向，注意不要損傷三菱柴油機油封。

(2) 在三菱R16柴油發動機曲軸的前端安裝導向法蘭，用螺栓固定。

(3) 將三菱柴油機油封裝在安裝器上，插入導向法蘭。

(4) 旋緊導向法蘭上的螺栓，將三菱柴油機油封裝入前端蓋。

(5) 拆卸安裝器總成。

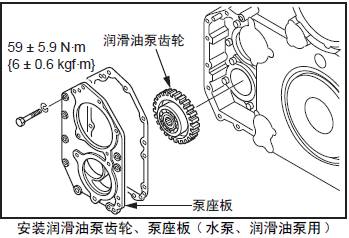

3.14 安裝三菱R16柴油發動機 機油泵齒輪、泵座板( 三菱S16柴油機水泵、三菱R16柴油發動機機油泵用）

(1) 將軸承裝入三菱R16柴油發動機 機油泵齒輪內。

(2) 插入三菱R16柴油發動機 機油泵。

(3) 在三菱R16柴油發動機前側齒輪箱上安裝泵座板。

(4) 按照規定的扭矩緊固螺栓。

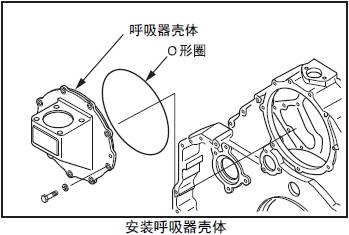

3.15 安裝三菱R16柴油發動機呼吸器殼體（無三菱R16柴油發動機風扇規格）

在三菱R16柴油發動機前側齒輪箱上安裝三菱R16柴油發動機呼吸器殼體。

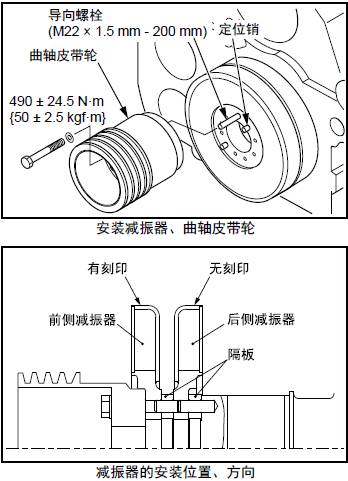

3.16 安裝三菱R16柴油發動機減振器、三菱R16柴油發動機曲軸三菱S16柴油機皮帶輪

(1) 在三菱R16柴油發動機曲軸的三菱R16柴油發動機減振器安裝螺孔內裝上導向螺栓。

(2) 按照隔板、內側的三菱R16柴油發動機減振器、隔板、外側的三菱R16柴油發動機減振器、三菱R16柴油發動機曲軸三菱S16柴油機皮帶輪的順序，通過導向螺栓，對準定位銷進行安裝。

(3) 按照規定的扭矩緊固螺栓。

注: 安裝時，注意三菱R16柴油發動機減振器的安裝位置和方向不要裝錯。

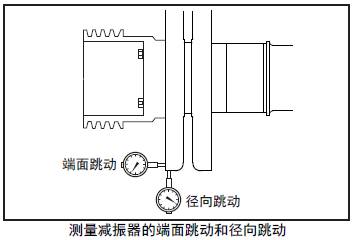

3.17 測量三菱R16柴油發動機減振器的端面跳動和徑向跳動

測量三菱R16柴油發動機減振器的端面跳動和徑向跳動。

超過標準值時，檢查螺栓的緊固狀況、安裝面有無異物粘附等組裝狀態。

注: 測量位置應避免刻印位置。

3.18 安裝、調整指針

(1) 在三菱R16柴油發動機前側齒輪箱上安裝指針。

(2) 三菱R16柴油發動機曲軸置于No.1 氣缸上死點位置，使三菱R16柴油發動機減振器外周的No.1 氣缸上死點的刻印和指針相一致。

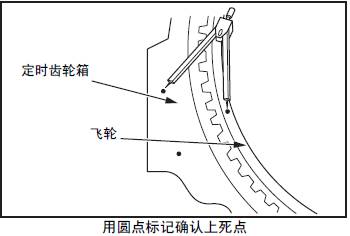

(3) No.1 氣缸上死點的確認方法是，在三菱R16柴油發動機飛輪端面和三菱R16柴油發動機正時齒輪箱上打刻有圓點標記，當3 點之間的距離相同的時候，既是No.1 氣缸的上死點。

注: 通過三菱R16柴油發動機活塞動作確認上死點的方法，參考「三菱R16柴油發動機本體的組裝」的「檢測三菱R16柴油發動機活塞的突出量」項。
