康明斯活塞環實物圖與參數型號僅供參考：具體價格型號請與我們的銷售在線客服聯系，

日興動力科技廠價直銷康明斯KTA19-G2,、KTA19-G3, KTA19-G4, KTAA19-G6A, KTA19-G8, NTA855-G1,NTA855-G2, NTA855-G3, NTA855-G2A, NTA855-G4, NT855-GA, KTA38-G2, KTA38-G3, KTA38-G5, KTA50-G1, KTA50-G2, KTA50-G3, KTA50-G9A, KTA50-GS8, MTA11-G3, MTAA11-G3, 6CTA8.3-G2, 6CTAA8.3G2, 6LTAA8.9G2, 6BTAA5.9G2, 6BTA5.9G2, 6BT5.9G2, 4BTA3.9G2, 4BT3.9G2,4B3.9G2, VTA28G5, VTA28G6, QSZ13-G2, QSZ13-G3, QSK38-G5, QSL19G5, QSX15G6, QSX15G8, QSK23G3, QST30G3, QST30G4, QSK60G3, QSK60G4, QSK19G3; QSK78東風康明斯活塞環，重慶康明斯活塞環，美國康明斯活塞環，

康明斯發動機3803472活塞環，康明斯柴油發電機組A3902286活塞環qsc8.3，康明斯發動機3803961L10活塞環L10，康明斯配件MTA11活塞環3802429，康明斯發動機維修用活塞環K19 K38 K50 4980500，康明斯活NTA855卡車活塞環3801056，

上海康明斯礦用進口柴油機配件活塞環4089489，船用重慶康明斯發動機配件活塞環4089811，康明斯柴油發電機配件3802750活塞環，康明斯300kw柴油發電機活塞環3896977，柴油發電機組M11美國康明斯活塞環3893752，

美國康明斯10000kw柴油發電機活塞環3803705，美國康明斯10000kw柴油發電機活塞環3070384，康明斯柴油發電機組KTA19活塞環3631248，康明斯柴油發電機活塞環3802258，柴油發電機康明斯活塞環380205，

康明斯柴油發電機活塞環型號3802230，康明斯500kw柴油發電機組純進口活塞環3802356，柴油發電機組康明斯活塞環的價格3802350，康明斯發動機的活塞環3681078，

進口康明斯活塞環2881682，康明斯柴油發電機活塞環2869635，康明斯250kw柴油發電機組發動機的NT活塞環4291801，美國康明斯10000kw柴油發電機活塞環4955436，

發電機組用的康明斯配件4089644活塞環，康明斯水利機械配件4024942活塞環，康明斯發電機組配件M11活塞環3803977，康明斯正品配件NT855 活塞環4980810，

東風康明斯汽車發動機配件6bt 3802230活塞環，康明斯船舶配件3802747活塞環，康明斯發動機維修NT855活塞環4089501，康明斯柴油機活塞環配件3802421，

康明斯柴油發電機活塞環4955251，康明斯靜音型柴油發電機組配件活塞環3803471，康明斯美國進口柴油發電機組活塞環4089643，

康明斯柴油發電機組活塞環3631274，康明斯750kw柴油發電機活塞環3803358，康明斯50kw柴油發電機組活塞環3804500，康明斯300kw柴油發電機組活塞環，

康明斯3803705活塞環，康明斯M11活塞環組3803977，康明斯NT活塞環組4089810，康明斯4089489-N14活塞環組，康明斯2881682活塞環組件，

康明斯3801755-NTA855活塞環組，康明斯A2300活塞環，康明斯4900400活塞環，康明斯4900738活塞環組件，供應康明斯3631247活塞環，3803533康明斯活塞環，

康明斯K19活塞環4089501，康明斯NT活塞環組4089811，康明斯K活塞環組4089500，康明斯NTA855-GS/GC-S活塞環組件3803471，康明斯ISM-370活塞環組件3803977，

康明斯ISX-475活塞環組件4089406，康明斯ISX/SIGNATURE-600活塞環組件4089154，康明斯KTAA19-CE壓縮環4910253，康明斯ISM-280活塞環組件4089385，康明斯L10-310活塞環組件3803555，

康明斯柴油發動機活塞環的維修檢修

1、康明斯活塞環是發動機的易損件，主要損壞形式有：過度磨損，折斷，粘著和彈力喪失。

2. 康明斯活塞環的磨損

部位：環的外圓表面及上、下端面。

原因：大多是管理不當：磨合不良、超負荷運轉、潤滑油不足或品質不佳、燃用劣質燃油、燃燒不良和冷卻不充分。產生不均勻磨損。第一道環磨損最嚴重。

標準：磨損率為0.1~0.5mm/kh，活塞環壽命可達8000~10000h。

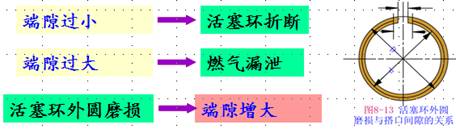

1）端隙的檢測

端隙：活塞環處于工作狀態時的開口大小。是活塞環工作時的熱脹間隙。防止受熱而卡死。

用塞尺測量各道康明斯活塞環端隙。將實測端隙值與說明書或標準進行比較，超過極限值時應換新活塞環。

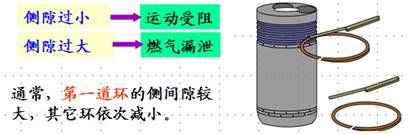

側隙：活塞環緊貼環槽下端面時環與環槽上端面之間的間隙。

3）徑向厚度的測量

徑向厚度也是衡量活塞環磨損的參數，因為活塞環外表面磨損使其徑向厚度減小，可用外徑千分尺進行測量。依說明書規定，當活塞環徑向厚度小于一定值時換新活塞環。

4. 康明斯活塞環粘著

形式：原子、分子間粘著（粘著磨損），機械卡死（油污和積炭、槽變形）。

原因：結構（天地間隙過小、彈力過小、刮油環裝反）、管理（燃燒不良、冷卻不良、滑油油量過多）

后果：彈力變化→密封性下降→斷環→拉缸

防止康明斯活塞環粘著的方法:1)防止氣缸過熱,2) 防止潤滑油過多, 大型二沖程柴油機活塞環槽易變形而使環在槽內卡死。

可采用加強活塞冷卻和適當增加平面間隙防止環卡死。

5. 康明斯活塞環彈力檢查

彈力：指使活塞環端隙達到規定值時作用在環上的徑向力。

作用：產生背壓，保證密封。

影響：過大：磨損加劇。過小：密封差，耗油快。

檢查：專用彈力檢測儀

6、康明斯活塞環的漏光度檢驗

     漏光度檢驗旨在檢測環的外圓表面與缸壁的接觸和密封程度，其目的是避免漏光度過大使活塞環與汽缸的接觸面積減小，造成漏氣和竄機油的隱患。

活塞環漏光度的技術要求:

1)在活塞環端口左右30°范圍內不應有漏光點；

2)在同一活塞環上的漏光不得多于兩處，每處漏光弧長所對應的圓心角不得超過25°，同一環上漏光弧長所對應的圓心角之和不得超過45°

7、 配換康明斯活塞環工藝

（1）裝配前的檢查：

A:外觀及規格檢查：除油除銹，檢查有無裂紋、砂眼和其他的缺陷。

B:搭口間隙及平面間隙測量：搭口間隙小，修銼環的搭口；平面間隙小，修銼環的上端面，切不可修銼下端面。

C: 環槽深度及環的徑向厚度：要求環槽深度比環的徑向厚度大0.5~1.0mm；若徑向厚度大，可修銼環的內圓表面。
