柴油機調速器
    車用柴油機工作時負荷經常變化，調速器的功用是根據柴油機負荷的變化，自動調節噴油泵的供油量，以保證柴油機在各缸工況下穩定運轉。

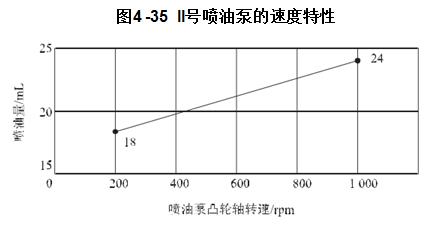

    噴油泵每一循環供油量主要取決于柱塞的有效行程，理論上說，當噴油泵調節拉桿的位置一定時，每一循環供油量應不變，但實際上，供油量還會受到柴油機轉速的影響。當柴油機轉速增加，從而噴油泵柱塞移動速度增加時，柱塞套上油孔的節流作用隨之增大，于是在柱塞上移時，即使柱塞尚未完全封閉油孔，由于燃油一時來不及從油孔擠出，泵腔內油壓也會增加而使供油時刻略有提前;同樣道理，在柱塞上移到其斜槽已經與油孔接通時，泵腔內油壓一時還來不及下降，從而使供油停止時刻略微延后。如圖4-35所示。

     噴油泵的速度特性對工況多變的車用柴油機是非常不利的。例如，滿載汽車從上坡行駛剛剛過渡到下坡行駛時，柴油機突然卸荷，柴油機轉速迅速上升，這時噴油泵上述速度特性的作用下，會自動將供油量增大，從而促使柴油機轉速進一步升高，如得不到有效控制，可能會導致柴油機轉速超過標定的最大轉速，而出現“飛車”現象。此外，車用柴油機還經常在怠速工況下工作(如短暫停車、起動機等)，即使柱塞保持在最小供油量位置不變，當負荷略有增大時，也會使柴油機轉速略有降低。此時，由于噴油泵速度特性的作用，其供油量會自動減少，從而使柴油機轉速進一步降低。如此循環作用，最后將使柴油機熄火。
由上述可見，由于噴油泵速度特性的作用，使柴油機轉速的穩定性變差，特別是在高速和怠速時，根本無法滿足正常工作要求。要使柴油機運轉穩定，就必須在其阻力發生變化時，及時按實際需要改變供油量，同時修正由于噴油泵速度特性帶來的不良影響，因此車用柴油機噴油泵都裝有調速器。根據柴油機負荷的變化，通過調速器，噴油泵可自動調節供油量，以達到穩定怠速、限制超速，并保證柴油機在工作轉速范圍內任一選定的轉速下穩定工作。
柱塞式噴油泵調速器
   (1)柴油機離心式調速器的工作原理

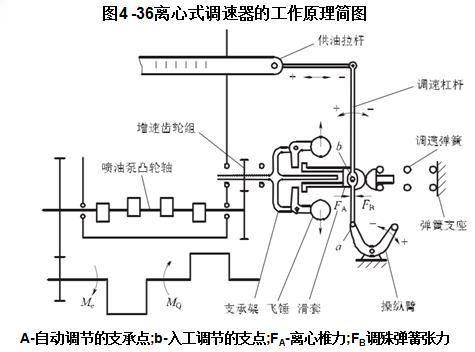

    簡單的離心式調速器由飛錘、滑套、調速彈簧和調速杠桿等組成，如圖4-36所示。

    柴油機在工作時，通過曲軸驅動裝在噴油泵凸輪軸后端上的飛錘旋轉，飛錘受離心力的作用而向外飛開。此離心力產生的推力FA和調速彈簧的張力FB。在某一轉速下相平衡，而使調速器和噴油泵保持在一定的位置下工作。
當柴油機的負荷(MQ)變化時，便引起一系列的變化，即柴油機轉速變化—調速器轉速變化—飛錘離心力及其產生的推力FA變化—FA與FB失去平衡—調速杠桿擺動—供油拉桿移動—供油量變化—柴油機的轉矩(Me)曲線上升或下降與變化廠的負荷(MQ)重新平衡，而穩定到接近原來的轉速。于是起到了負荷變化時，柴油機保持穩定運轉的作用，這就是機械離心式調速器的基本原理。
 ① Me = MQ時，柴油機平衡，穩定運轉;FA= FB ,調速器平衡，維持供油量。
② Me < MQ時，柴油機失去平衡，轉速降低;FA < FB ,調速器失去平衡;自動加油，又獲得新的平衡。
③ Me > MQ時，轉速升高;FA> FB，自動減油，又獲得新的平衡。
    這樣，柴油、噴油泵、調速器、噴油器就組成了一個封閉的自動調節系統。當負荷和轉速改變時，柴油機的平衡狀態遭到破壞，信息傳給飛錘，立即發生反饋作用，供油量改變。同樣，踏板上的信息輸入調速器后(如改變調速彈簧的預緊力)，破壞了調速器的平衡狀態，馬上反饋到柴油機中，使柴油機的轉速按選定的轉速運轉。
    (2)柴油機兩速式調速器
    兩速式調速器不僅能保證柴油機在怠速時不低于某一轉速，從而防止柴油機自動熄火，而且能夠限制柴油機不超過某一轉速，從而防止柴油機超速。柴油機處于中間轉速時，調速器不起作用，此時柴油機的工作轉速由駕駛員通過操縱噴油泵油量調節機構來調整。

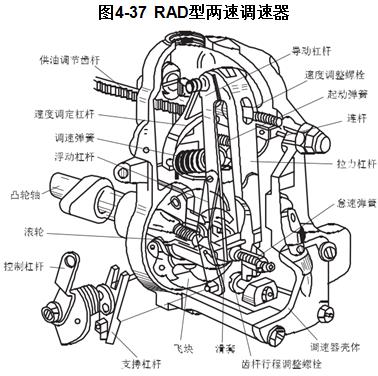

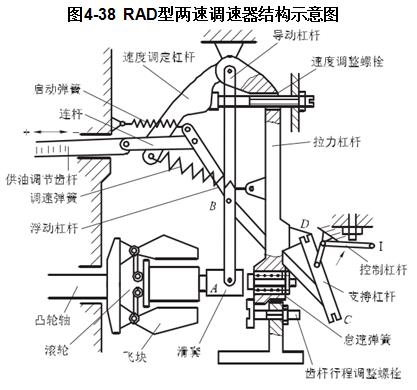

    圖4 - 37所示為CA1091 K3型載貨汽車柴油機所用的RAD型兩速調速器，其調速原理結構示意圖如圖4-38所示。

調速器用螺釘與噴油泵泵體連接。兩個飛塊裝在噴油泵凸輪軸上，當飛塊向外張開時，飛塊臂上的滾輪推動滑套沿軸向移動。導動杠桿的上端鉸接于調速器殼上，下端緊靠在滑套上，其中部則與浮動杠桿鉸接。浮動杠桿上部通過連桿與供油調節齒桿相連，起動彈簧裝在浮動杠桿頂部，連云港Perkins帕金斯,2206A-E13TAG6柴油機上門維修電話一般多少錢,嘉峪關Perkins帕金斯403D-07G發動機進排氣門、墊圈專業服務中心,文山Perkins帕金斯2206A-E15TAG3發動機噴油嘴多少錢網站,濰坊Perkins帕金斯403F-15發動機啟動馬達歡迎來電,德州Perkins帕金斯403D-15T發動機多小錢費用,大興安嶺Perkins帕金斯2806D-E18TAG1A發動機皮帶在什么地方買,另一臂則由駕駛員通過加速踏板桿系操縱。速度調定杠桿、拉力杠桿和導動杠桿的上端均支承于調速器殼上的軸銷上。用速度調整螺栓頂住速度調定杠桿，使裝在拉力杠桿與速度調定杠桿之間的調速彈簧保持拉伸狀態，因此在所有中間轉速范圍內，拉力杠桿始終靠在齒桿行程調整螺栓的頭部。在拉力杠桿的中下部位置上有一個軸銷，它插在支持杠桿上端的凹槽內。怠速彈簧裝在拉力杠桿的下部，用于控制怠速。

兩速調速器的工作原理如下:
    ①起動加濃。啟動前，將控制杠桿推至全負荷供油位置I，如圖4-38所示。受調速彈簧的拉動及齒桿行程調整螺栓的限制，拉力杠桿的位置保持不動。此時，支持杠桿繞D點向逆時針方向轉動，浮動杠桿的上端通過連桿推動供油調節齒桿向供油增加的方向移動。同時，起動彈簧也對浮動杠桿作用一個向左的拉力，使其繞C點做逆時針方向的偏轉，帶動B點和A點進一步向左移動，結果滑套通過滾輪飛塊收縮至處于向心極限位置為止，從而保證供油調節齒桿進入最大供油量位置，即起動加濃位置。此時的供油量為全負荷額定供油量的150%左右。

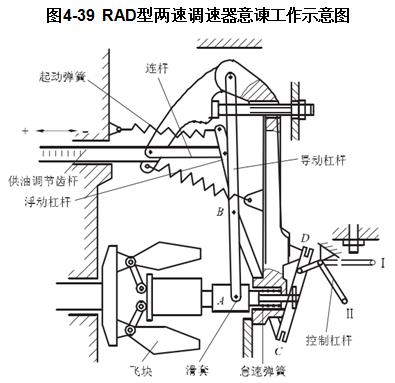

②穩定怠速。柴油機啟動后，將控制杠桿拉到怠速位置II(如圖4-39所示)，柴油機便進入怠速工況。此時，作用在滑套上的力有3個:飛塊的離心力、怠速彈簧的作用力及起動彈簧的作用力。當飛塊離心力與怠速彈簧和起動彈簧的合力相平衡時，滑套便處于某一位置不動，亦即供油調節齒桿處于某一供油位置不動，柴油機就在某一相應的轉速下穩定運轉。若柴油機轉速降低，飛塊離心力減小，當與怠速彈簧的合力相平衡時，滑套便處于某一位置不動，亦即供油調節齒桿處于某一位置不動，柴油機就在某一相應的轉速下穩定運轉。若柴油機轉速降低，飛塊離心力減小，在怠速彈簧及起動彈簧的作用下，滑套將向左移動，使導動杠桿繞上端支承點順時針方向偏轉，從而帶動浮動杠桿繞C點逆時針方向轉動，使供油調節齒桿向供油量增加的方向移動，進而柴油機轉速升高。
    ③正常工作時的油量調節。柴油機轉速在怠速和額定轉速之間，此時調速器不起作用，供油量的調節由駕駛員入為控制。

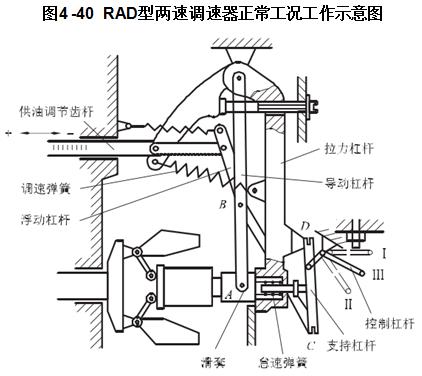

    當柴油機轉速超過怠速轉速時，怠速彈簧被完全壓入到拉力杠桿內，滑套直接與拉力杠桿的端面接觸(如圖4-40所示)，此時怠速彈簧不起作用。由于拉力杠桿被很強的調速彈簧拉住，在柴油機轉速低于額定轉速時，作用在滑套上的飛塊離心力不能推動拉力杠桿，因而導動杠桿的位置保持不動，即B點位置不會移動。若控制杠桿位置一定，則浮動杠桿的位置保持不動，即供油量不會改變。若此時需要改變供油量，駕駛員需改變控制杠桿的位置才能實現。由此可見，在全部中間轉速范圍內，調速器不起作用，供油量的調節由入工控制。

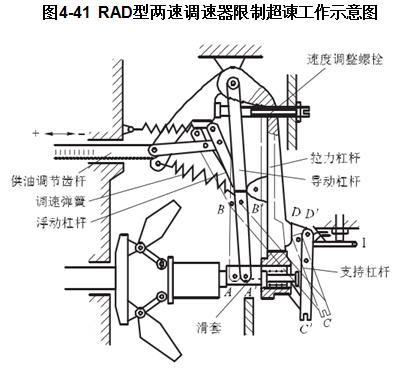

④限制超速。如圖4 -41所示，柴油機轉速超過額定轉速時，飛塊離心力就能克服調速彈簧的拉力，滑套推動拉力杠桿并帶動導動杠桿繞其上支點向右偏轉，使B點移動到B’點，D點移動到D’點，在拉力杠桿的帶動下，支持杠桿繞其中間支點順時針方向偏轉，使C點移動到C’點;而由B’和C’點決定廠浮動杠桿也發生了順時針方向的偏轉，帶動供油調節齒桿向供油減少的方向移動，從而限制柴油機轉速不超過額定的工作轉速。利用速度調整螺栓改變調速彈簧的預緊力，就可以調節調速器所能限定的柴油機最高轉速。
    (3)全速式調速器
    全速式調速器不僅能保持柴油機的最低穩定轉速，限制其最高轉速，而且能根據負荷的大小，保持和調節柴油機在任一選定的轉速下穩定工作。

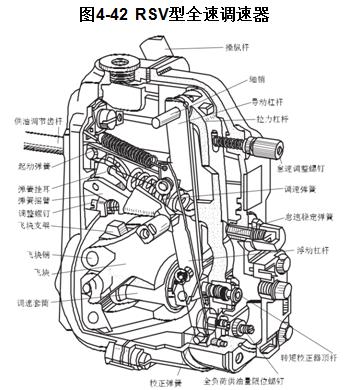

    圖4 - 42所示為國產A型噴油泵上采用的RSV型全速調速器，與RAD型兩速調速器基本相同，但為了實現柴油機工作轉速范圍內的全速調節控制，因而增設了以下結構:
    ①在拉力杠桿的下端設轉矩校正加濃裝置，該裝置由校正彈簧和轉矩校正器頂桿組成，目的是在超負荷時使用。
    ②采用了彈力可調的調速彈簧，而沒有專門的怠速彈簧，但在拉力杠桿的中部增設怠速穩定彈簧，目的是使發動機怠速時運轉平穩。
    ③調速彈簧的彈簧搖臂上裝有調整螺釘，它可以調整調速彈簧安裝時預緊力的大小。
    ④在拉力杠桿的下端，增設可調的全負荷供油限位螺釘，以限制拉力杠桿的全負荷位置。在拉力杠桿的上方后面殼體上，裝有怠速調整螺釘，用來調整怠速的高低，并限制彈簧搖臂向低速擺動的位置。
    柴油機全速調速器的工作原理如下:

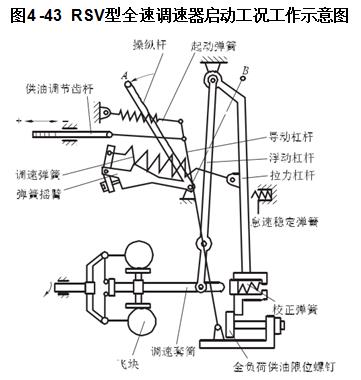

    ①起動加濃。如圖4 - 43所示，啟動前，起動彈簧的預緊力通過浮動杠桿、導動杠桿和調速套筒使飛塊處于向心極限位置。
    啟動時，駕駛員將加速踏板踩到底，使操縱桿接觸高速限位螺釘而置于起動加濃位置A，浮動杠桿把供油調節齒桿向左推至啟動供油位置，從而使柴油機順利啟動。

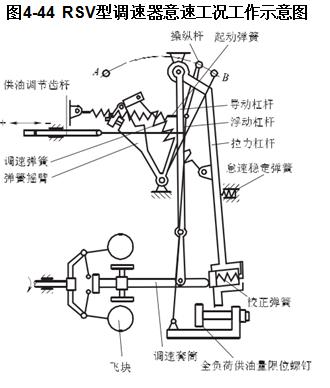

    ②怠速工況。如圖4 - 44所示，柴油機啟動后，駕駛員松開加速踏板，操縱桿轉至怠速位置。此時，調速彈簧處于放松狀態。飛塊的離心力通過調速套筒推動導動杠桿向右偏轉，并帶動浮動杠桿以下端為支點順時針方向擺動，克服起動彈簧的推力，將供油調節齒桿拉到怠速位置。同時，調速套筒通過校正彈簧使拉力杠桿向右擺動，其背部與怠速穩定彈簧相接觸。怠速的穩定平衡作用由調速彈簧、怠速穩定彈簧和起動彈簧共同來保持。
    若怠速時轉速升高，飛塊的離心力加大，則怠速穩定彈簧受到更大的壓縮，浮動杠桿帶動供油調節齒桿向減少供油的方向移動，限制了柴油機轉速上升;若怠速時轉速降低，怠速穩定彈簧推動拉力杠桿向左擺動，通過調速套筒、導動杠桿和浮動杠桿使供油調節齒桿向增加供油的方向移動，從而使柴油機轉速穩定在設定怠速值。

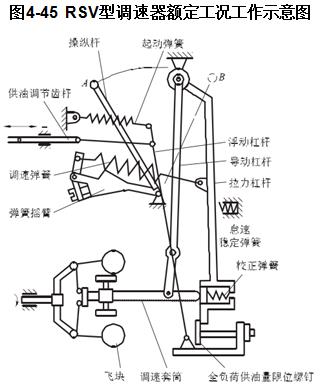

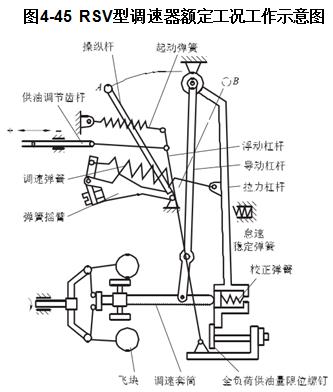

 ③額定工況。如圖4-45所示，當駕駛員將加速踏板踩到底，使操縱處于極限位置A時，調速彈簧達到最大拉伸狀態，此時拉力最大。張緊的調速彈簧將拉力杠桿拉靠在全負荷供油量限位螺釘上，并通過調速套筒、導動杠桿和浮動杠桿將供油調節齒桿推至全負荷供油位置，亦即柴油機在額定工況下工作。此時，飛塊的離心力與調速彈簧的作用力平衡。
 當負荷減小、轉速升高時，飛塊離心力增大，調速套筒推動拉力杠桿向右擺動，同時通過導動杠桿、浮動杠桿使供油調節齒桿向供油減少的方向移動，而使柴油機轉速不再升高，從而限制了柴油機的最高空轉轉速。
④一般工況。當駕駛員將操縱桿置于怠速與額定工況之間的任一位置時，柴油機便在相應的某一轉速下穩定運轉。此時，拉力杠桿還沒有觸及全負荷供油限位螺釘。當柴油機轉速改變時，飛塊離心力與調速彈簧作用力的平衡被破壞，調速套筒產生軸向位移，并通過導動杠桿、浮動杠桿帶動供油調節齒桿軸向移動，從而自動減少或增加供油量，以維持柴油機在給定的某一轉速下穩定運轉。

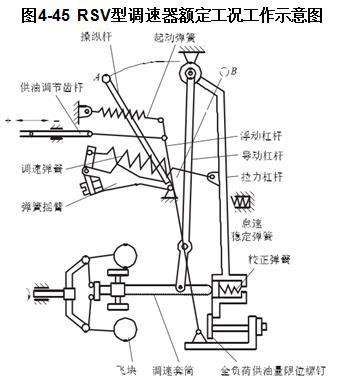

⑤轉矩校正工況。柴油機在額定工況工作時，供油調節齒桿位于全負荷供油位置，如圖4-45所示。當外界阻力增加，柴油機轉速低于額定轉速時，調速彈簧拉力大于飛塊的離心力，從而使得拉力杠桿接觸全負荷供油限位螺釘，調速器不起作用。此時，由于飛塊離心力減小，被壓縮的校正彈簧開始伸張，將調速套筒向左推移，帶動導動杠桿和浮動杠桿向左偏擺，將供油調節齒桿向供油量增加的方向移動，使得柴油機的輸出轉矩增加，同時也限制了轉速的進一步降低;反之，柴油機輸出轉矩降低，并限制轉矩的進一步升高。當轉速升到額定轉速時，校正彈簧被壓縮到極限位置，校正作用結束。轉速超過額定轉速時，飛塊的離心力大于調速彈簧的作用力，調速套筒直接接觸拉力杠桿，使拉力杠桿向右擺動，調速器開始起作用，即限制最高轉速。由此可見，轉速校正裝置只是在轉速低于額定轉速時的一定范圍內起作用。

⑥停油工況。需要停車時，駕駛員將調速器操縱轉至最右邊的停車位置B(如圖4-45所示)，而使供油調節齒桿右移至停油位置，使噴油泵停止供油，柴油機熄火停車。
