首頁技術中心>CAT卡特發動機電子點火系統控制模塊功能詳細介紹

CAT卡特發動機電子點火系統控制模塊功能詳細介紹

2022/10/16 18:57:47

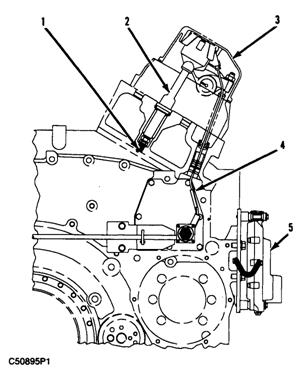

點火系統部件示意圖
（1）火花塞（2）點火變壓器（3）閥蓋（4）線束（5）電子點火系統控制模塊

電子點火系統控制模塊（5）是一個裝有非耐用部件的密封體。控制模塊通過一系列的傳感器對卡特CAT發動機運轉進行監控。傳感器通過通向汽缸組內部的線束（4）與模塊相連。控制模塊根據傳感器的資料輸入和控制面板的設定來決定點火定時。控制模塊能夠提供系統診斷，并能為點火變壓器（2）增壓以點燃火花塞（1）提供電壓。閥蓋（3）主要作用是作為點火變壓器的接地。

卡特CAT發動機定時的控制通過電子點火系統控制模塊來實現。它基于卡特CAT發動機定時預期值、用戶特定參數（由操作者編程）和卡特CAT發動機運轉的情況來確定。卡特CAT發動機操作者可以使用電子診斷工具來更改最大提早定時、速度定時表和負載定時表。電子點火系統控制模塊將根據卡特CAT發動機運轉的條件，依照卡特CAT發動機轉速/定時傳感器、集管氣壓傳感器和爆燃傳感器的信息來自動調節卡特CAT發動機轉速。

電子點火系統控制模塊最多可以向點火變壓器提供16條點火輸出，還可以使用其傳感器和內部回路來監控系統部件。如果在系統部件或線束內發現故障，控制模塊能夠對故障作出判斷并通過診斷碼通報操作者。
