CAT發動機的基本部件汽缸組、汽缸套和汽缸蓋的位置圖


汽缸組中位于左側的汽缸與右側的汽缸成60度角。每個主軸承蓋都用四個螺釘進行固定。

汽缸套是可以被更換的。汽缸組的頂面是汽缸套法蘭的安裝座。卡特CAT發動機冷卻劑圍繞汽缸套流動以使汽缸套冷卻。在汽缸套底部有三個環形密封圈來保證汽缸套和汽缸組之間為密封。在汽缸套下端的法蘭位置有一個襯帶，襯帶的作用是保證汽缸套頂部與汽缸組之間為密封狀態。

卡特CAT發動機的每個汽缸都有獨立的汽缸蓋。每個汽缸蓋有四個閥門（兩個進氣閥和兩個排氣閥），四個閥門由一個推桿閥門系統控制。無肩的閥門導承能夠被壓入汽缸蓋內。火花塞孔口位于四個閥門之間。

每個汽缸蓋和汽缸組之間都有鋁隔板隔開。冷卻劑經過隔板從汽缸組流出，從每個汽缸蓋正面的八個孔進入汽缸蓋。與隔板寬度相同的墊環保證了冷卻劑不會滲漏。在汽缸蓋、隔板和汽缸組間的油外流通道都有墊圈進行密封。

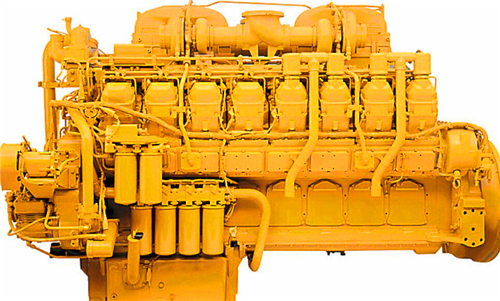

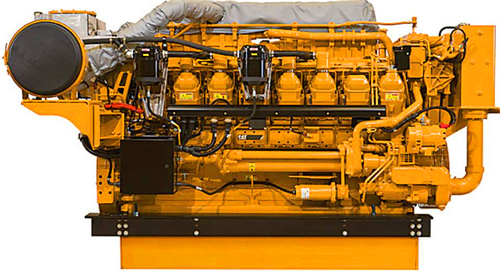

3516卡特CAT發動機左側
（1）凸輪軸和起閥器檢查蓋（2）曲柄軸主軸承和桿軸承檢查蓋

外蓋（1）可以通向凸輪軸和起閥器。

外蓋（2）可以通向曲柄軸連接的連桿、主軸承以及活塞冷卻噴嘴。外蓋移開后，所有孔口都可以用于檢查和維護。松原Perkins帕金斯402D-05發動機電子供油泵、提升輸油泵去哪找?陽江Perkins帕金斯854E-E34TA發動機油水分離器一般多少錢?紅河Perkins帕金斯4006-23TAG4發動機噴油器電話,阿拉善Perkins帕金斯1104C-44TAG3發動機控制屏一臺多少錢?
