卡特彼勒3508、3512、3516發動機化油器控制連桿長度EG3P調速器角度？



連桿調節

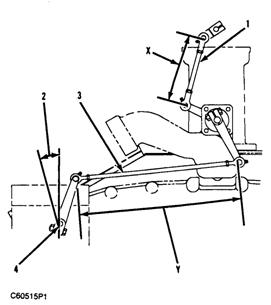

（1）上端連桿（2）所安裝調速器從動軸控制桿的角度（3）中部連桿（4）下端連桿（5）調速器從動軸

1.       卸開上端（1）、中部（3）和下端（4）連桿組件。

2.       按照長度“X”（連桿中心到拉桿接頭的長度）調節上端連桿組件。

3.       按照所有卡特CAT發動機的參照長度“Y”為254.0±1.0毫米（10.00±0.04英寸）調節下端連桿組件（4）。

4.       將調速器從動軸（5）旋轉到全閉合位置。

5.       在調速器從動軸位于全開位置時，將調速器控制桿以與水平位置為5±5度的角度安裝。

6.       安裝上端和下端連桿組件（調節到給定的長度）。

7.       逆時針轉動化油器風門裝置（2）到全開位置。化油器軸限動環的止動螺釘會與風門裝置的接合銷相對。

8.       將節流板和調節器軸都放到全開位置，根據拉桿間距調節中部連桿（3）到適當距離，并安裝連桿。

9.       轉動連桿直到氣門完全閉合。調節節流閥止動螺釘與風門裝置的接合銷接觸。

10.   檢查連桿的運行。連桿在運行范圍內的任何位置都不能有澀感。將連桿放到完全閉合位置然后松開。由于自重，連桿會自動運行到全開位置。如果不能，則需要對連桿和軸承進行清潔并潤滑。約翰迪爾拖拉機發動機配件,約翰迪爾7810柴油機原裝配件的價格,道依茨配件庫北京,天津市哪里賣康明斯發動機配件,烏魯木齊康明斯配件,康明斯發動機電噴柴油泵價格,康明斯發動機電噴柴油泵價格,鉑金斯發動機齒輪箱蓋,沃爾沃挖機210柴油濾芯多少錢,
