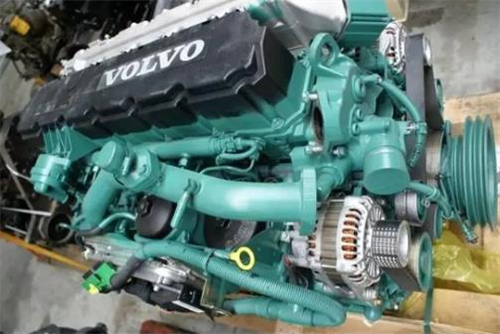

沃爾沃volvo進氣和排氣歧管排氣歧管，更換排放冷卻劑。拆下沃爾沃volvo增壓空氣冷卻器；參見前部增壓空氣冷卻器，更換 365 頁。拆下沃爾沃volvo渦輪增壓器；參見低壓渦輪，更換 297 頁。拆下 Y 形管（僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A，雙渦輪增壓器）。拆下隔熱罩。

拆卸
1   拆下冷卻劑排放軟管(1)。拆下冷卻劑溫度傳感器接頭(2)。

2   拆下連接到缸蓋上的螺柱接頭。25-1 進氣和排氣歧管

3   拆下連接到歧管頂部和底部的水管。重要事項！建議使用桿，因為水管固定可能很牢固。小心損壞水管。

4   拆下歧管螺母。將歧管拉出并拆下。

安裝
5   安裝兩個新歧管密封件。檢查并確認歧管的其他密封表面無故障。

6   檢查并確認缸蓋的其他密封表面無故障。安裝新排氣歧管密封墊。注意 襯墊上有顯示哪一側面向歧管的標記。25-1 進氣和排氣歧管

7   提起歧管并將其與螺柱對準。確保歧管滑到位時不會造成任何擠壓。安裝墊圈和新螺母。D13B-A/H 和舷內發動機 D13B-C/L，D13C4-A稍微緊固螺母。在渦輪增壓器和廢氣門閥安裝后進行扭矩緊固。沃爾沃volvoD13B-B/D/E/F/G/J/K/M/N，D13C1-A，D13C2-A，D13C3-A 和 IPS 發動機 D13B-C/L，D13C4-A按照03-2，功能組25：進氣與排氣系統扭矩緊固歧管。僅適用于 D13B-A/C/G/H/K/L，D13C2-A，沃爾沃volvoD13C4-A（雙渦輪增壓器）檢查并確認對著廢氣門閥的歧管密封表面無故障。安裝新襯墊。僅適用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（單渦輪增壓器）檢查并確認對著渦輪增壓器的歧管密封表面無故障。安裝新襯墊。安裝旁通殼體。

8   僅適用于 沃爾沃volvoD13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）檢查廢氣門閥上的密封表面。檢查將廢氣門殼體固定到渦輪增壓器上的緊固件是否緊固；首先更換襯墊。僅適用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（單渦輪增壓器）檢查渦輪增壓器上的密封表面。

9   提起閥殼體和渦輪并將其與螺柱對準。安裝墊圈和新螺母。D13B-A/H 和舷內發動機 D13B-C/L，D13C4-A按照功能組 25：進氣與排氣系統 24 頁扭轉歧管和渦輪增壓器。D13B-G/K，D13C2-A 和 IPS 發動機 D13B-C/L，D13C4-A對著歧管扭轉閥殼體。D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（單渦輪）對著歧管扭轉渦輪。所有發動機安裝連接到歧管前端缸蓋上的螺柱接頭。安裝歧管和水泵之間的兩個水連接。使用新密封件并用Forminol潤滑。安裝冷卻劑溫度傳感器。圖示為帶有旁通閥的渦輪增壓器（D13B-A/C/G/H/K/L，D13C2-A，D13C4-A，雙渦輪增壓器）。

10   僅適用于沃爾沃volvo D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）清潔并檢查后部增壓空氣冷卻器軟管接頭和軟管。檢查軟管連接處的管路。確保軟管夾如圖示固定在軟管上。

11   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）向上提升增壓空氣冷卻器并將軟管滑到冷卻軟管上。使用所有螺栓固定增壓空氣冷卻器。

12   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）記住安裝發動機前方的支柱和墊片。

13   僅適用于 沃爾沃volvoD13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）如圖示將軟管夾緊固到位（以在裝配發動機時緊固/松開它們）。檢查冷卻劑管和軟管，確保其不與增壓空氣冷卻器后面的任何部分發生摩擦。25-1

14   僅適用于 沃爾沃volvoD13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）將回油管安裝到渦輪增壓器上。重要！回油管必須被牢牢壓進發動機機體。如果新密封件在安裝到管路上之前用 VP 潤滑油（零件號1698135-8）潤滑過，并且在管路被壓到位并用鎖止夾固定之前發動機機體中的孔潤滑過，該步驟將更容易進行。僅適用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（單渦輪增壓器）將回油管安裝到渦輪增壓器上。安裝冷卻劑管路。重要！管路必須牢牢壓入發動機機體中。如果新密封件在安裝到管路上之前用 VP 潤滑油（零件號1698135-8）潤滑過，并且在管路被壓到位并用鎖止夾固定之前發動機機體中的孔潤滑過，該步驟將更容易進行。

15   僅適用于沃爾沃volvo D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）將隔熱罩的側面放在合適的位置。

16   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）將隔熱罩的下部放在合適的位置。

17   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝將隔熱罩固定到歧管上的兩個螺栓和墊片(1)。不要完全緊固螺栓。安裝將隔熱罩側面固定到其下部的螺栓。用中心螺栓夾緊輸油軟管(2)。不要完全緊固螺栓。

18   安裝渦輪增壓器軸承冷卻水軟管(1)。僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）將來自廢氣門閥的油管(2)安裝到油底殼并連接電氣端子。將油管夾緊固定到油冷卻器蓋上。

19   僅適用于沃爾沃volvo D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝渦輪增壓器和廢氣門閥輸油軟管。用一個電纜結將廢氣門閥輸油軟管固定到渦輪增壓器回油管上。

20   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝隔熱罩，但不要完全緊固螺栓。檢查 Y 形管是否固定到固定器內。注意 隔熱罩可能需要在某個方向上移動以固定 Y形管螺栓。因此，隔熱罩螺栓在安裝 Y 形管時才緊固。圖示為帶有雙渦輪增壓器的發動機。

21   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝 Y 形管(1)并固定螺栓。不要完全緊固螺栓。用新密封墊圈安裝(2)撓性管。安裝夾子并緊固。注意 標注夾子的位置。緊固 Y 形管螺栓。注意 特殊扭矩，請參見安裝須知。緊固所有隔熱罩螺栓。注意 不要忘記前部螺栓或墊片位于歧管下面的兩個螺栓。

22   僅適用于沃爾沃volvo D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝隔熱罩的上部。注意 它應該在進行排氣泄漏測試之后安裝。

23   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）檢查 Y 形管上的渦輪密封表面并安裝一個新襯墊。安裝后渦輪增壓器。注意 特殊扭矩，請參見安裝須知。將水軟管安裝到渦輪增壓器上。將回油管(1)連接到渦輪增壓器上。注意 在安裝在飛輪殼上的密封環上涂抹 VP 潤滑油（零件號 1698135-8）以方便油管安裝。將油管(2)連接到渦輪增壓器上并將其夾緊至吊耳上。

24   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）緊固下部渦輪增壓器隔熱罩上的兩個螺栓(1)。將水軟管(2)夾緊至回油管上。

25   僅適用于 沃爾沃volvoD13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝隔熱罩的上部。

26   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝增壓空氣管路。

27   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝空氣過濾器固定器(1)。將橡膠螺柱軟管(2)夾緊至渦輪增壓器。安裝 CCV 單元管路并固定夾子。
