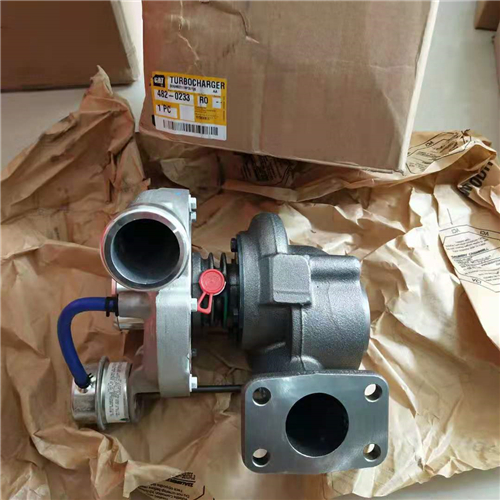

卡特C13珀金斯2206柴油機渦輪增壓器拆卸和安裝步驟

1.  從卡特C15珀金斯2506柴油機渦輪增壓器進口和渦輪增壓器出口斷開空氣軟管。

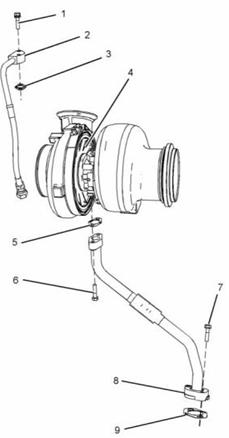

圖釋 21
卡特C15珀金斯2506柴油機典型示例
2.  按照步驟2.a到2.c拆卸卡特C15珀金斯2506柴油機渦輪增壓器供油管總成。
a.  從發動機機油濾清器底座上斷開管組件（2）。
b. 拆下螺栓 (1).
c.  從卡特C15珀金斯2506柴油機渦輪增壓器（4）上拆下管組件（2）和接頭（3）。
3.  按照步驟3到3.c拆下渦輪增壓器排油管總成。
a.  拆下螺栓 (6) 和 (7).
b. 拆下管組件  (8).
c.  拆下接頭 (5) 和 (9).
4.  將適當的起吊設備連接到卡特C15珀金斯2506柴油機渦輪增壓器（4）上。渦輪增壓器的重量約為32千克（71磅）。

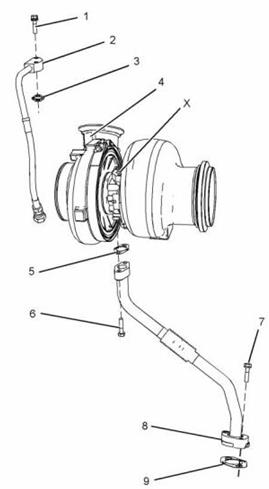

圖釋 22
卡特C15珀金斯2506柴油機典型示例
5.  拆下螺母（10）。使用提升設備從排氣歧管上拆下渦輪增壓器（4）。
6.  拆下墊片 (11).
渦輪增壓器-安裝
注意
保持所有零件清潔無污染。
污染可能導致快速磨損和縮短零部件壽命。
1.  確保所有配合面清潔無損壞。

圖釋 23
典型示例
2.  將新墊片  (11) 放到排氣歧管上。
3.  將適當的起吊設備連接到渦輪增壓器（4）上。渦輪增壓器的重量約為32千克（71磅）。使用提升裝置將渦輪增壓器安裝到排氣歧管上。
4.  將工具（A）涂抹到排氣歧管螺柱的螺紋上。
5.  安裝螺母（10）。將螺母擰緊至55 N•m（41 lb ft）的扭矩。
如果安裝了新的卡特C15珀金斯2506柴油機渦輪增壓器，請松開V形帶箍并將軸承殼和壓縮機殼旋轉到正確的位置。
釋 24

典型示例
6.  按照步驟6.a至6.c安裝卡特C15珀金斯2506柴油機渦輪增壓器排油管總成。
b. 將新接頭（5）放置在渦輪增壓器（4）和管組件（8）之間。安裝螺栓（6）擰緊。
c.  將螺栓（6）和（7）擰緊至28 N•m（21 lb ft）的扭矩。
7.  通過進油口（X）用清潔的發動機機油潤滑渦輪增壓器（4）的軸承。轉動渦輪增壓器的軸以分配潤滑劑。

8.  按照步驟8.a到8.c安裝渦輪增壓器供油管總成。
a.  將新接頭（3）和管組件（2）放置在渦輪增壓器（4）上。
b. 安裝螺栓（1）。將螺栓擰緊至28 N•m（21 lb ft）的扭矩。
c.  將管組件（2）連接到發動機機油濾清器底座上。
9.  將空氣軟管連接到渦輪增壓器進口和渦輪增壓器出口。
如果安裝了新的卡特C15珀金斯2506柴油機渦輪增壓器，請將排氣殼的V形帶箍擰緊至13.5 N•m（120 lb in）。將壓縮機殼體的V形帶箍擰緊至18 N•m（160 lb in）。
a.  安裝卡特C15珀金斯2506柴油機排氣彎管。請參閱拆解和組裝，“排氣彎頭-拆卸和安裝”。
